מדריך למשתמש של PhotoRobot Robotic Arm V8

מדריך ההתקנה הבא מספק הוראות טכניות לתצורה ותפעול של הזרוע הרובוטית V8 על ידי PhotoRobot. מידע זה נועד לתמוך בהתקנה ותפעול ראשונים של הזרוע הרובוטית על ידי הלקוח. היא מתמקדת בלקוחות חדשים שרכשו לאחרונה את המכשיר, כמו גם בקליטה עתידית של מפעילי קווי ייצור.

חשוב: עיין תמיד במידע והוראות בטיחות של PhotoRobot לפני שתמשיך בכל התקנה עצמית, שימוש ראשון, אחסון או שירות של התקני PhotoRobot.

‍

התקנה  ושימוש ראשון בזרוע רובוטית V8

תודה שרכשת את מכשיר ה-PhotoRobot שלך. בחרתם במוצר שמביא איתו עשרות שנים של ניסיון מקצועי וחדשנות. גאוני ומסוגנן, העיצוב של PhotoRobot עומד לנגד עיניך. זה אומר שבכל פעם שאתה משתמש ב-PhotoRobot, אתה יכול להיות סמוך ובטוח שתשיג תוצאות נהדרות בכל פעם. ברוכים הבאים ל-PhotoRobot.

‍

1. תיאור מוצר

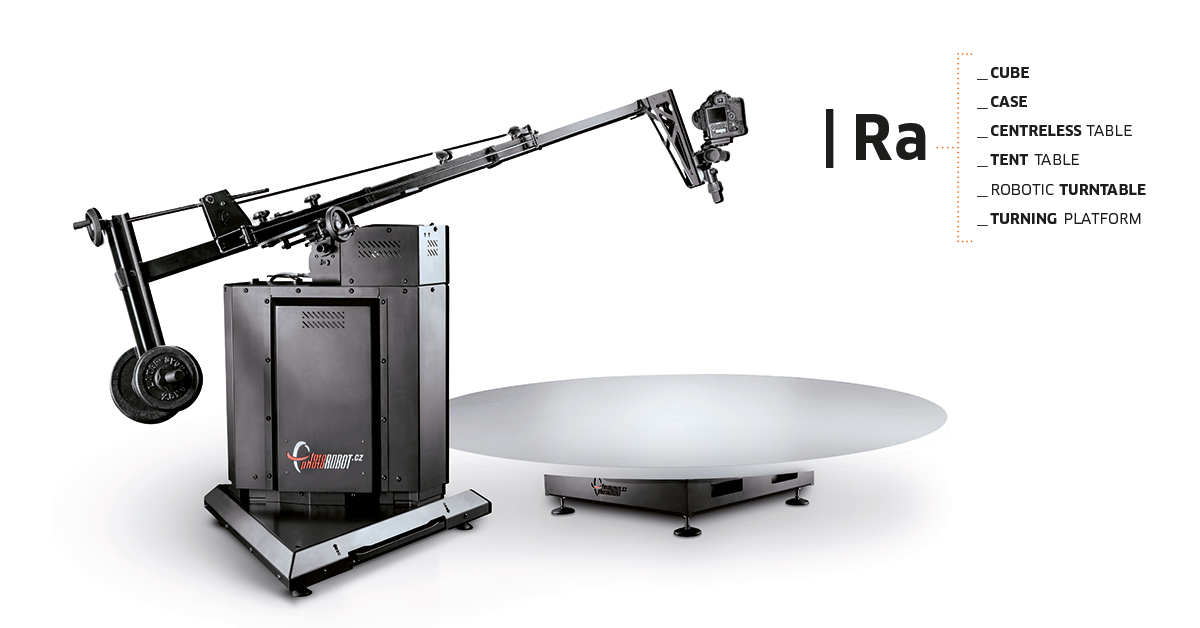

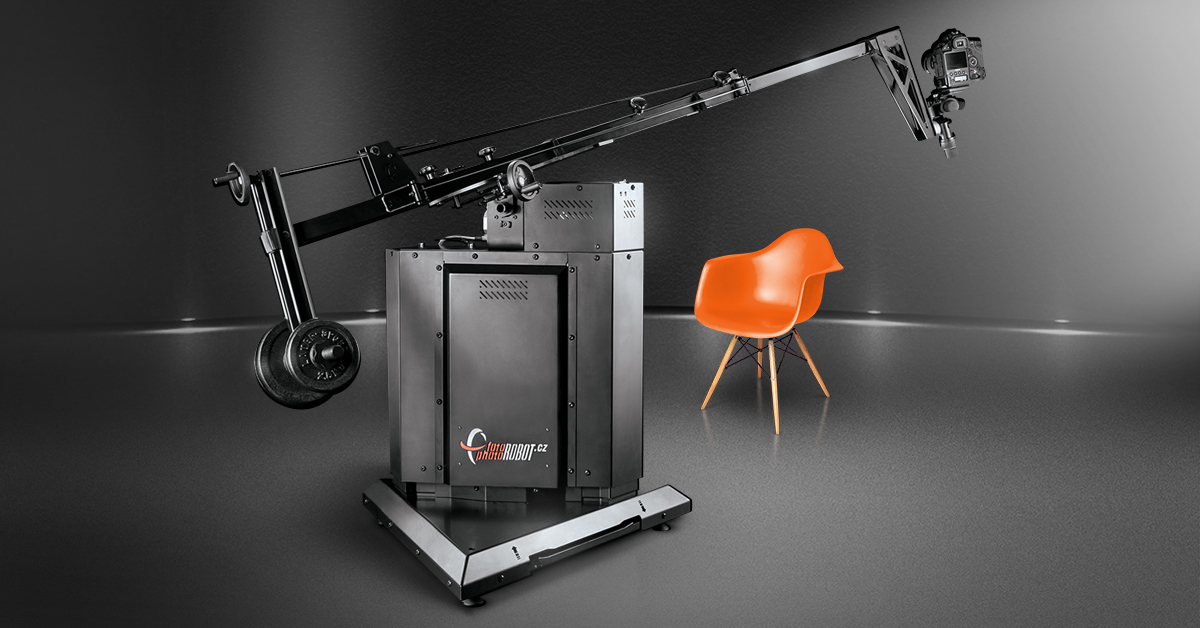

הזרוע הרובוטית V8 מיועדת לצילום אוטומטי של סיבובים מרובי שורות, או לצילום מהיר של סדרה של תמונות סטילס מגבהים שונים. הוא מסוגל להזיז את המצלמה לאורך שני צירים בדיוק רובוטי חלק, לשלוט בגובה ובנדנדה. הזרוע משתלבת עם מכשירי פטיפון צילום תואמים כמו השולחן ללא מרכז. זה מסנכרן את לכידת התמונה עם תנועת המצלמה המותקנת וסיבוב המוצר על הפטיפון.

‍

‍

רכיבי המפתח של הזרוע הרובוטית V8 כוללים:

• יחידת בקרת המערכת (מכשיר נפרד לשליטה בזרוע הרובוטית).
• שוקי הרכבה למצלמה (שוק אחד קצר, שוק אחד ארוך, או שניהם).
• בסיס מכונת זרוע רובוטית עם גלגלים נשלפים להובלה קלה.
• תחנת עגינה להתקנה מהירה עם פטיפונים ומכשירים תואמים.

הערה: זרוע המצלמה אינה מתנדנדת, ומניעה את המצלמה במסלול מדויק. יש גם טווח הרכבה גדול לגמישות בבחירת ראשי החצובה והמצלמות, ותכונות להובלה והתקנה ללא מאמץ.

‍

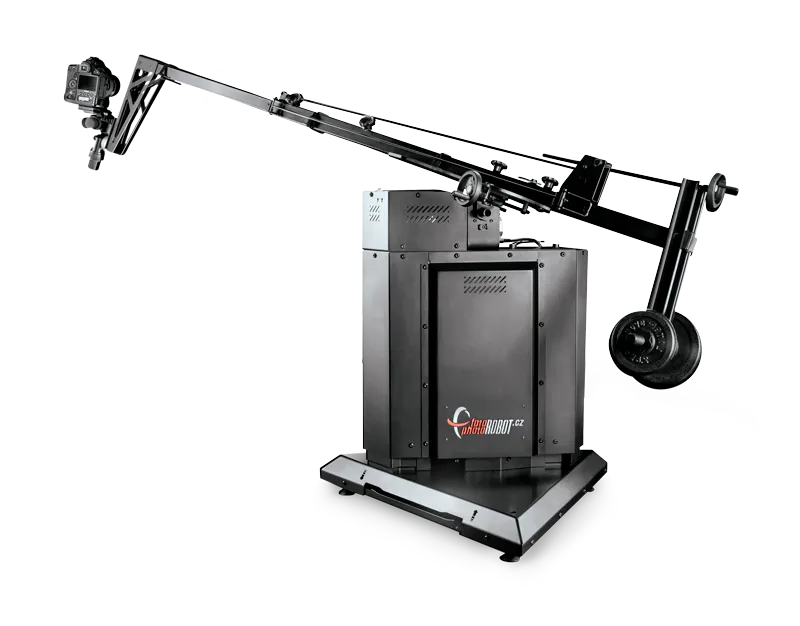

1.1. רובוט זרוע רובוטית V8 סקירה כללית

מכשיר הזרוע הרובוטית נשלט באמצעות יחידת הבקרה. המשמעות היא שיחידת הבקרה מופעלת ושולטת בכל התנועה של ה-_Arm V8.

‍

הערה: יחידת הבקרה אינה חלק פיזי ממכשיר זה. הוא מותקן פיזית בשולחן חסר המרכז אם הוא מועבר יחד. אם ה-Arm V8 מסופק בנפרד, יחידת הבקרה ממוקמת במארז המתלה הייעודי של PhotoRobot HD.

‍

‍

1.2. קשר חשמלי

יש לעמוד גם בדרישות החיבור החשמלי הבאות להתקנה ותפעול בטוחים של הזרוע הרובוטית V8.

• המכשיר חייב להיות מקורקע.
• השתמש תמיד בשקע עמיד בפני זעזועים המותקן כהלכה.
• ודא שהמידע החשמלי על לוחית הדירוג תואם את ספק הכוח. אם לא, פנה לחשמלאי.
• הקפד לא לגרום נזק לתקע החשמל או לכבל החשמל.
• חבר את תקע החשמל לשקע החשמל רק בתום ההתקנה. ודא שיש גישה לתקע החשמל לאחר ההתקנה.
• אל תיגע בכבל החשמל או בתקע החשמל בידיים רטובות.
• אל תמשוך את כבל החשמל כדי לנתק את המכשיר. לחץ תמיד על מתג החשמל ביחידת הבקרה תחילה.
• אל תתקרב ל-_Arm V8 בעת תנועה או כאשר הוא מופעל.
• שים לב תמיד לאזור העבודה של מכשיר זה.

  • טווח המעליות הוא 32 ס"מ.
  • טווח זרוע הנדנדה הוא בין 0 ל-90 מעלות.

חשוב: ההתקנה הראשונה לאחר המסירה מהיצרן חייבת להתבצע רק על ידי רשות מורשית של PhotoRobot. הרשות חייבת להיות מפיץ מאושר, או היצרן עצמו. להתקנה ושירות עצמיים, עיין תמיד גם במידע והוראות בטיחות של PhotoRobot לפני שתמשיך.

‍

2. הכנת ה-_Arm V8 להפעלה

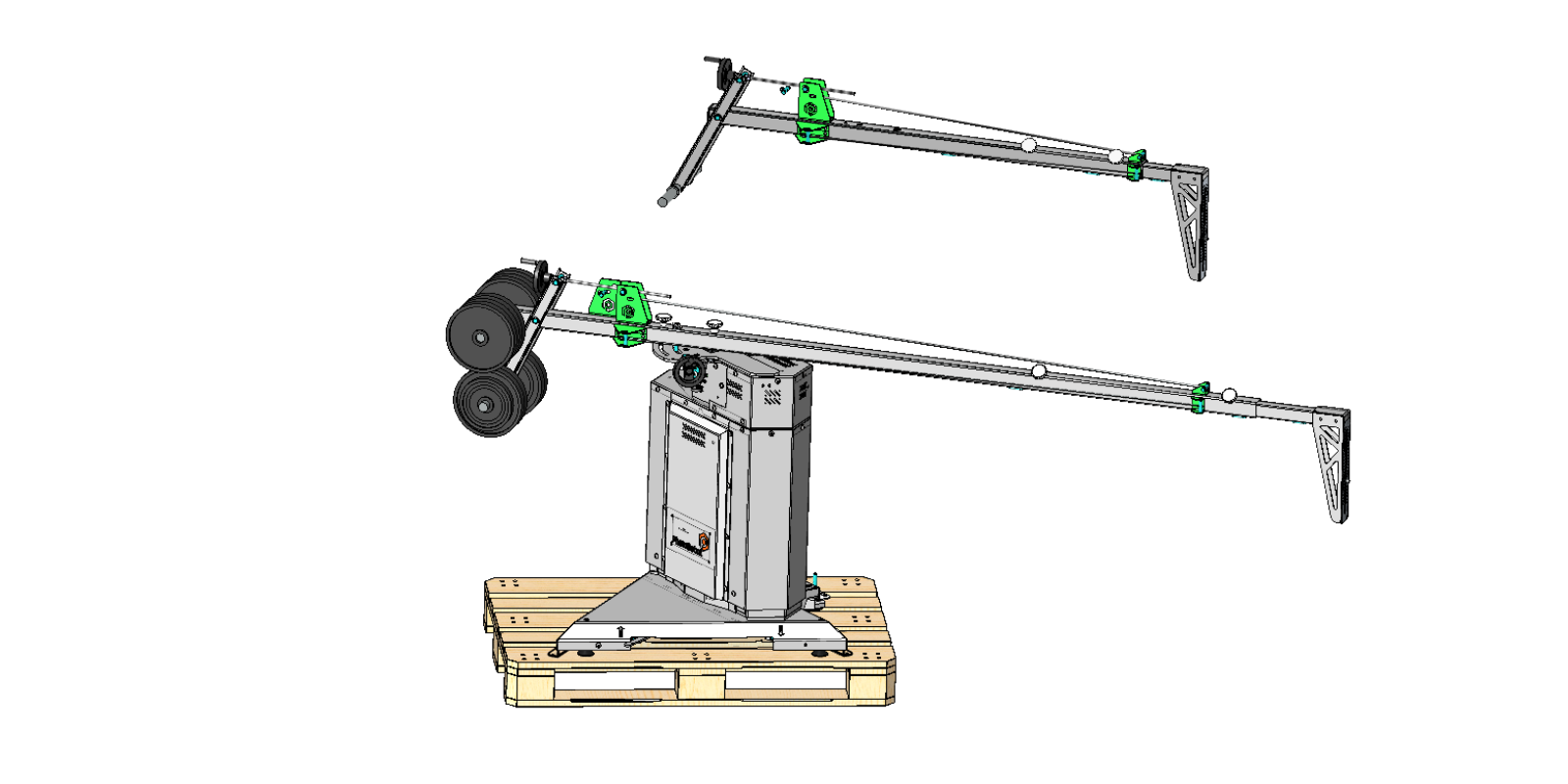

2.1. בהתבסס על התצורה שסופקה, יכול להיות שוק אחד קצר, שוק אחד ארוך או שניהם.

‍

‍

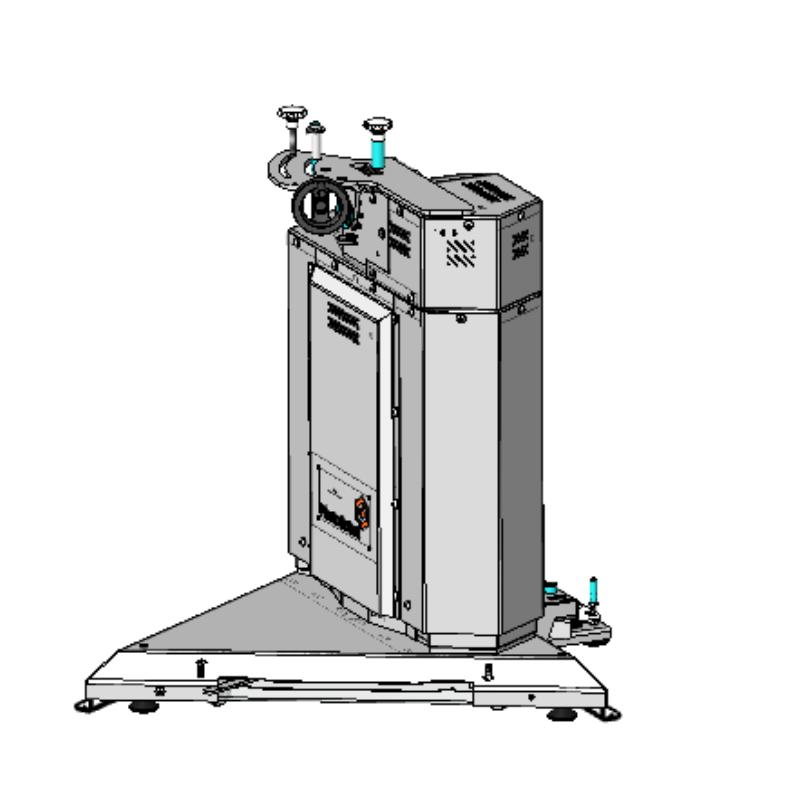

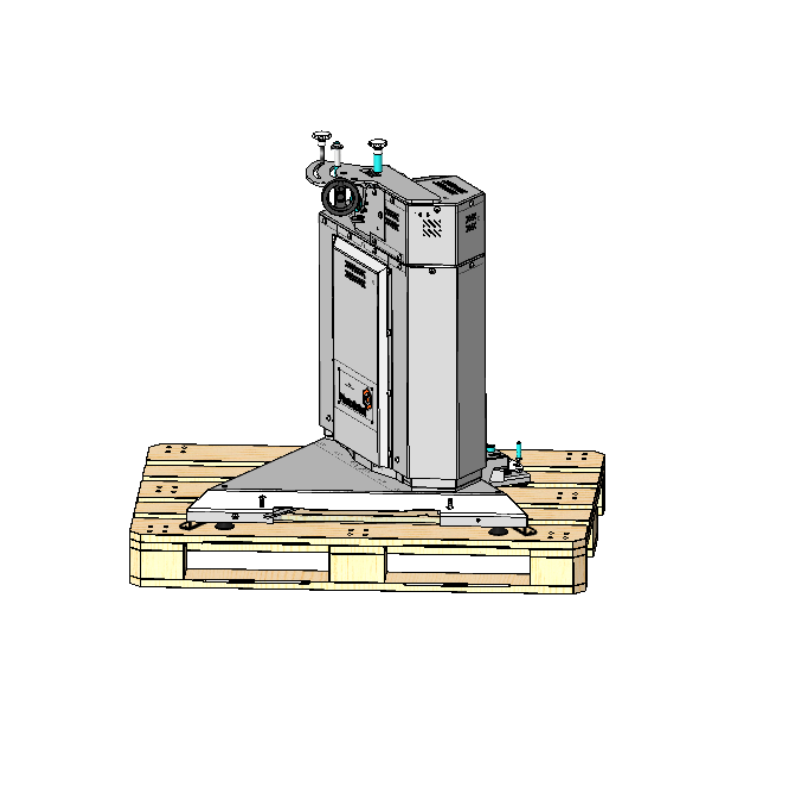

2.2. פרק את כל החלקים והסר את הבסיס מהפלטה.

‍

‍

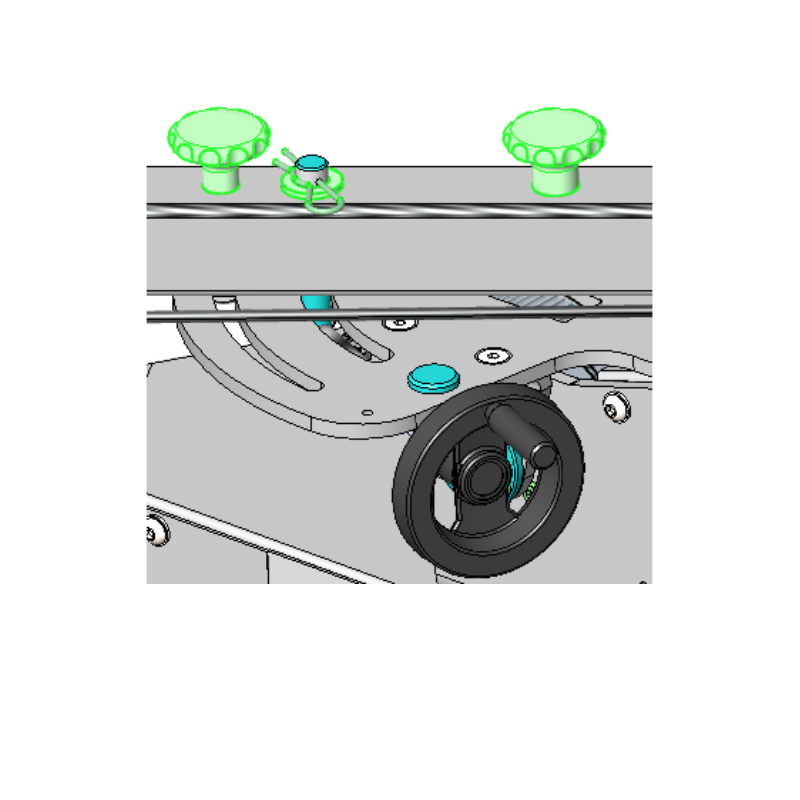

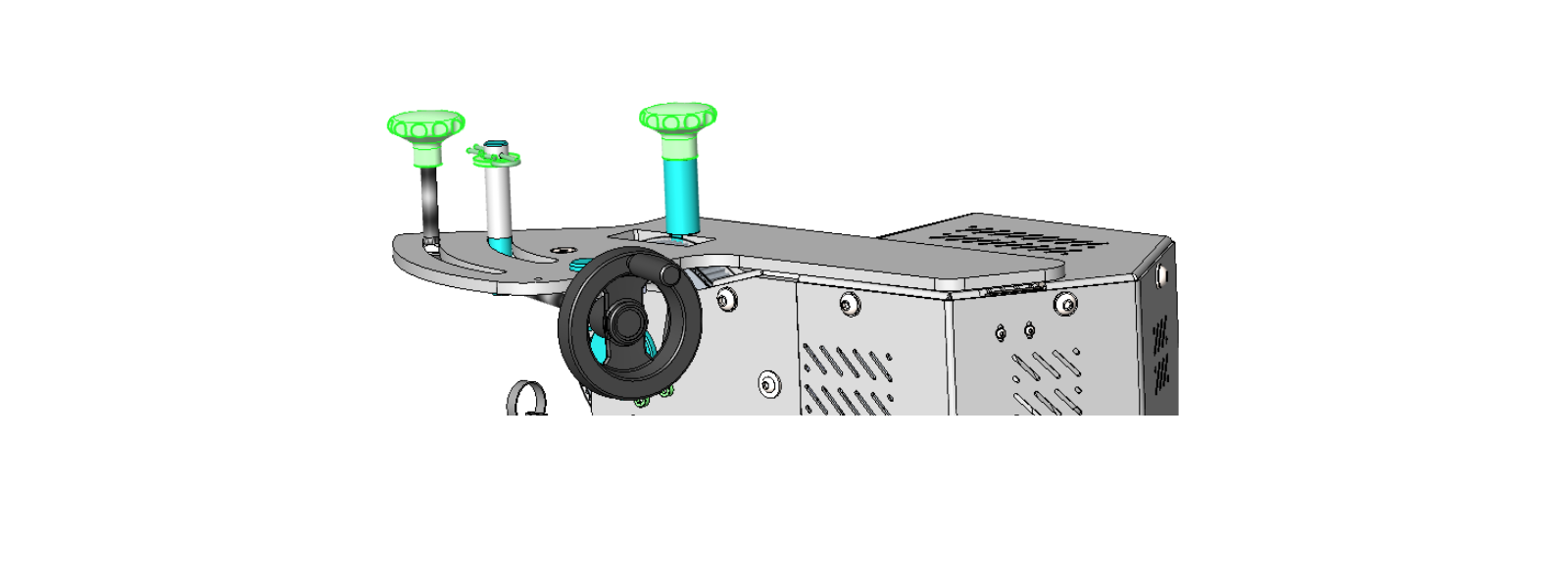

2.3. הגדר את החלק העליון של ה-_Arm V8 להרכבת השוק. הסר את אביזרי הקיבוע, כמו האומים ומכונת הכביסה.

‍

‍

2.4. מקם את השוק על בסיס הזרוע והדק את כל חלקי המגן.

‍

‍

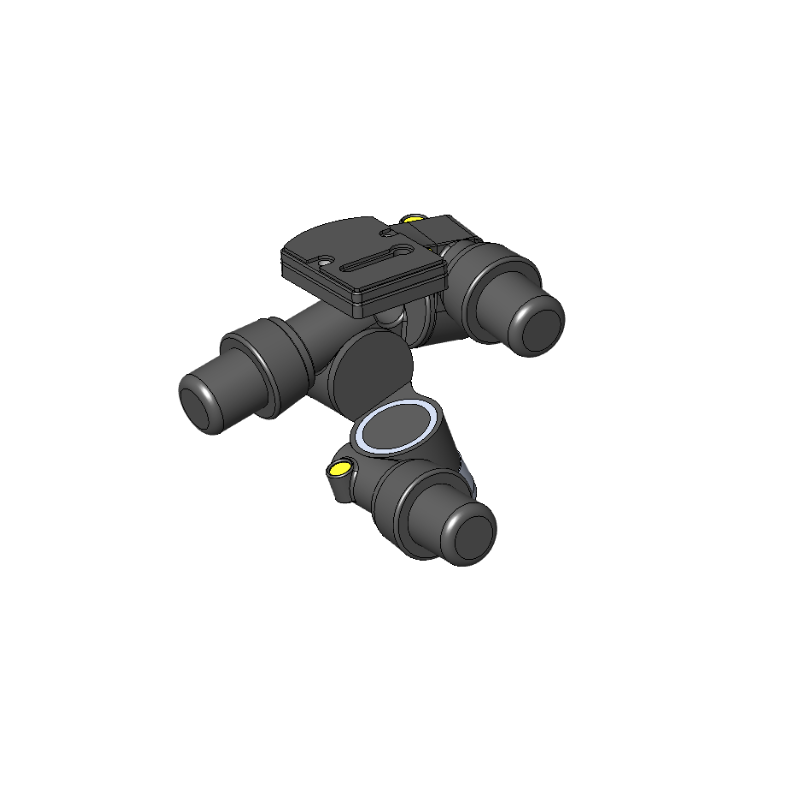

2.5. אחזר את ראש ההילוכים של Manfrotto והכן אותו להרכבה על הזרוע.

‍

‍

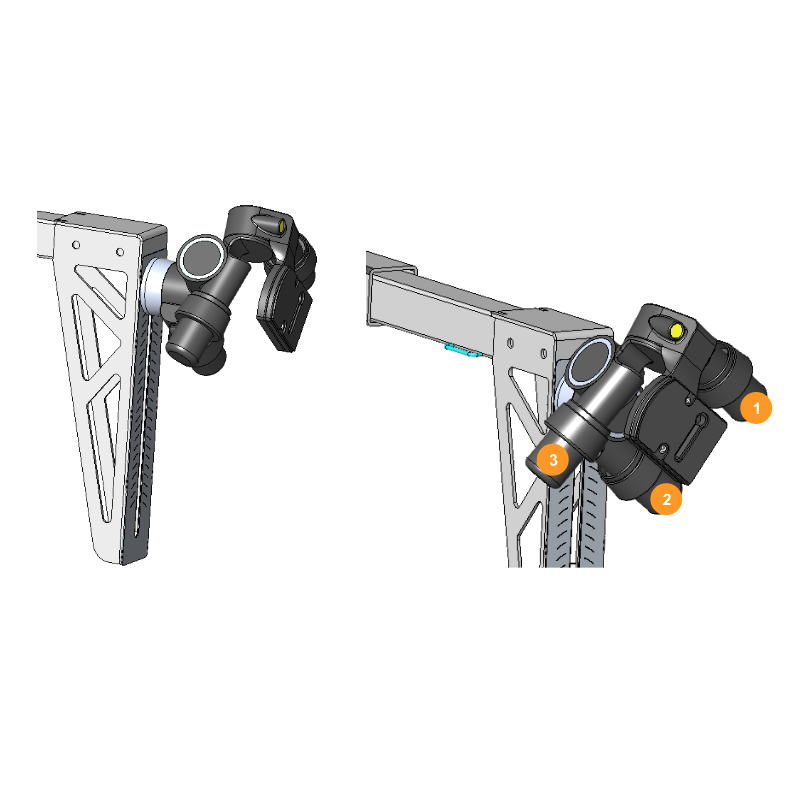

2.6. חבר את ראש ההילוכים של Manfrotto על ידי הברגתו על השוק, ולאחר מכן יישר אותו באמצעות הידיות המתכווננות 1,2,3.

‍

‍

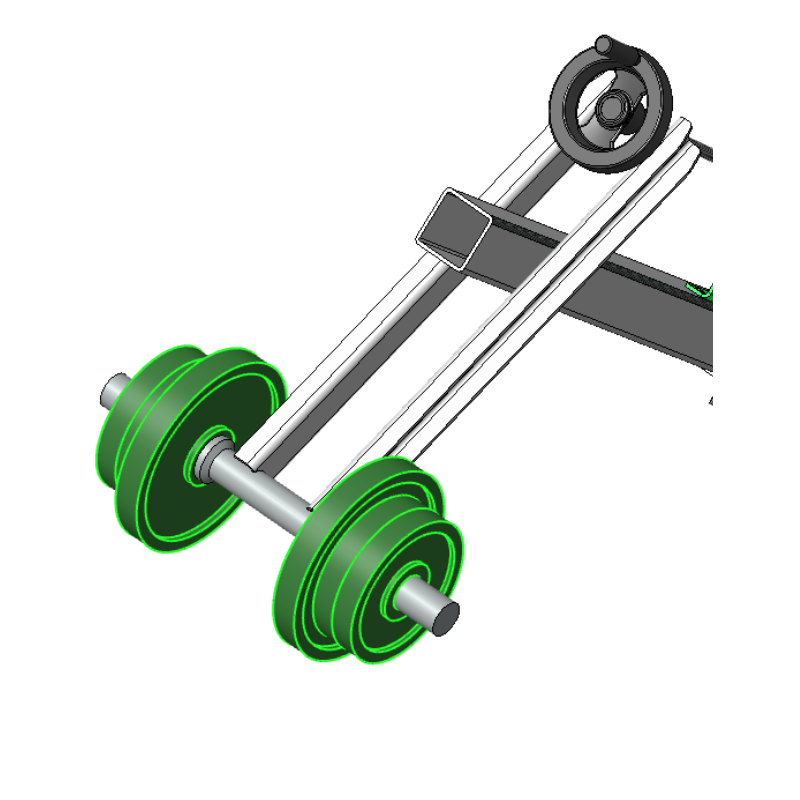

2.7. התקן את המצלמה על ראש ההילוכים של Manfrotto והוסף כמה משקולות על הצד הנגדי של השוק. משקולות אלו אמורות לפצות על משקל המצלמה.

‍

‍

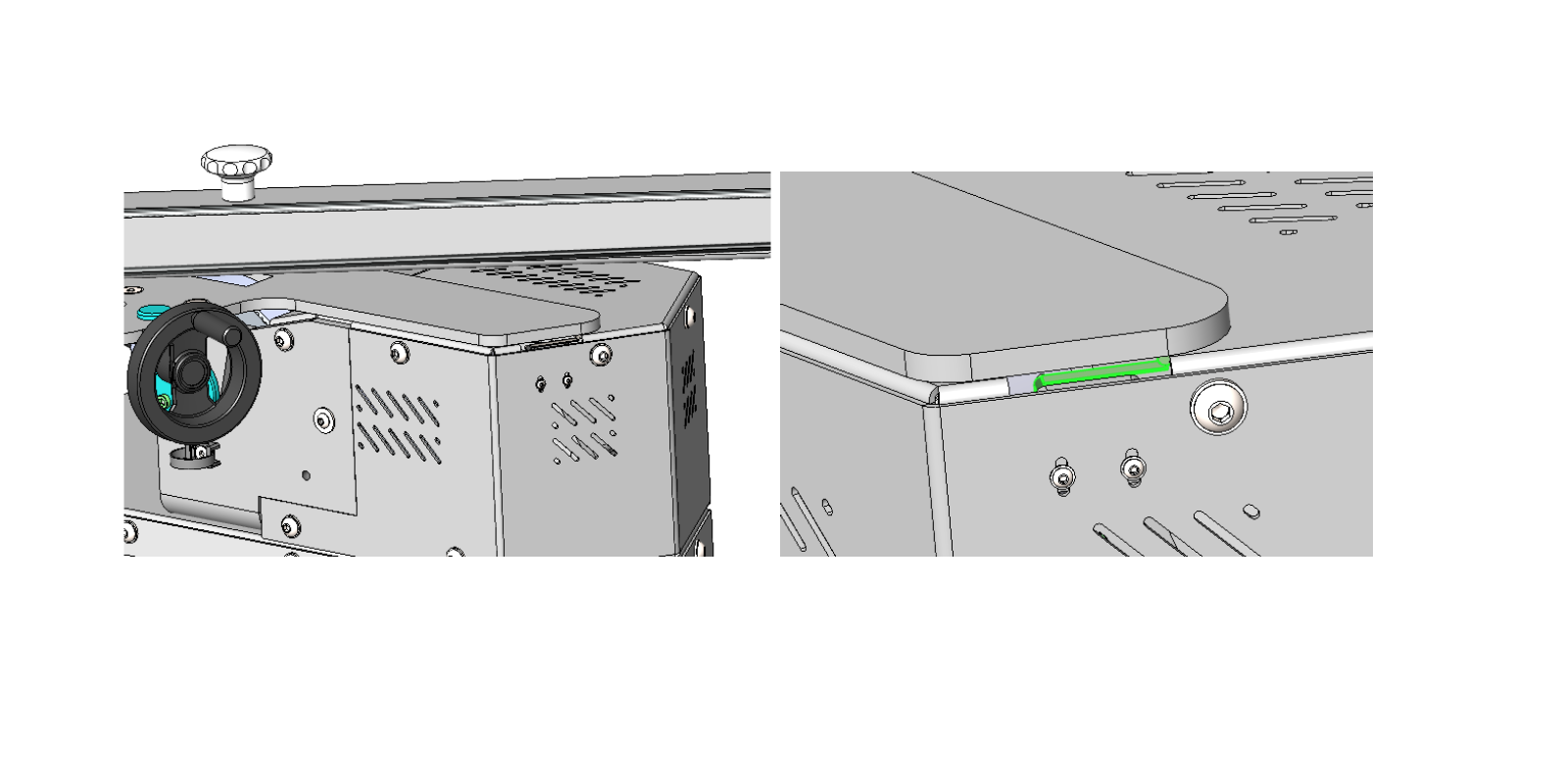

2.8. שימו לב שמשקל המצלמה צריך לעלות מעט על מנת ללחוץ על מתג הקצה כאשר הזרוע המתנדנדת נמצאת במצב התחתון (אפס מעלות).

‍

‍

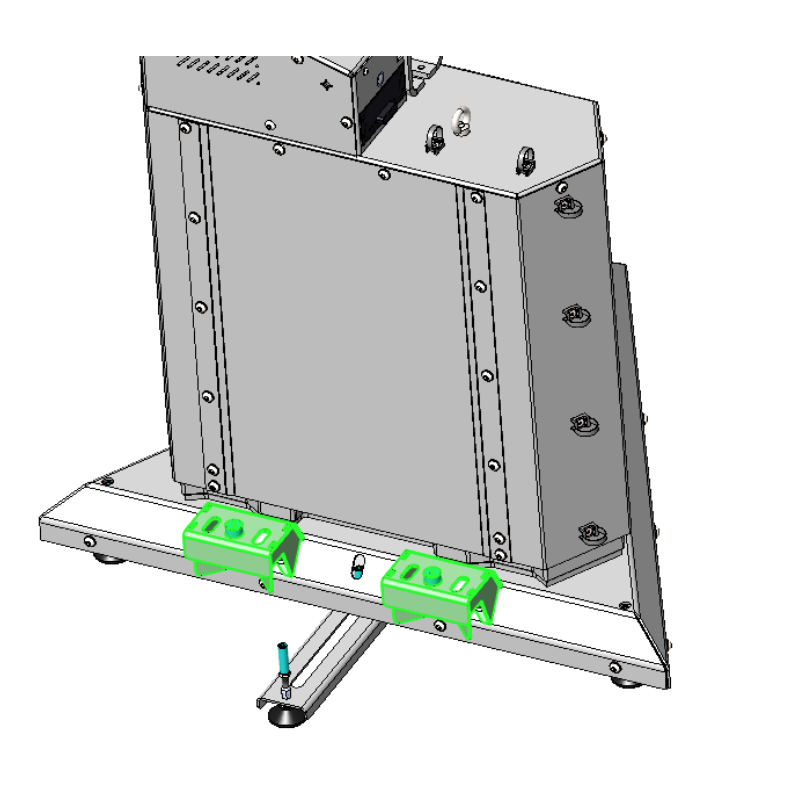

2.9. התקן שני חלקי מנגנון עגינה על ה-_Arm V8.

‍

‍

3. שימוש ראשון ב-PhotoRobot

לפני השימוש הראשון, הבן את הרעיון של פתרון זה. PhotoRobot הוא ציוד All-in-One מהפכני לאוטומציה של צילום. מבחינה טכנית, מדובר ביחידה מודולרית המורכבת מחומרה ותוכנה. צפוי ש-PhotoRobot עצמו מחובר לאותה רשת כמו המחשב המפעיל אותו. לאחר מכן יש לעמוד בדרישות המוקדמות הנוספות הבאות.

• חייבת להיות יחידת בקרה של PhotoRobot המחוברת לרשת המקומית.
• יש צורך במחשב כדי להפעיל ממשק משתמש גרפי של שירות או תוכנת המפעיל הנקראת _Controls.
• המחשב חייב להיות מחובר לאותה רשת כמו יחידת הבקרה של PhotoRobot.
• הרשת חייבת להיות מחוברת לאינטרנט.

בדוק את הפרמטרים של מערכת חלוקת החשמל, למשל המתח והתדר.

חבר את יחידת הבקרה לרשת באמצעות כבל אתרנט. מחבר RJ45 נמצא בגב יחידת הבקרה. קיימות דרישות הרשת הבסיסיות הבאות:

• צפוי שרת DHCP ברשת.
• יש לאפשר תקשורת עם יציאות TCP 7777, 7778.
• יש לאפשר שידורי UDP ביציאה 6666.
• יש צורך בחיבור לאינטרנט.
• *. יש לאפשר גישה photorobot.com.
• יש לאפשר גישה as-unirobot.azurewebsites.net.
• עיין בדרישות מוקדמות מפורטות לרשת לקבלת מידע נוסף במידת הצורך.
• חבר את תקע החשמל לשקע החשמל.

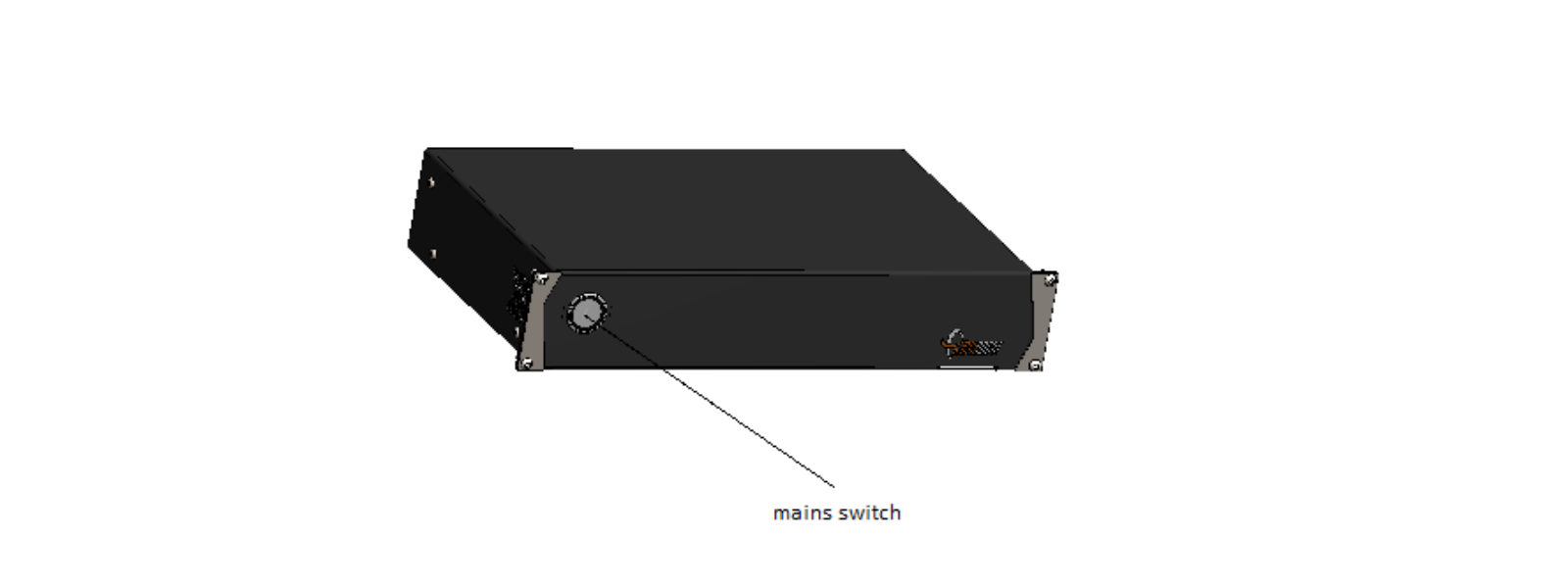

לחץ על מתג החשמל בלוח הקדמי של יחידת הבקרה. כאשר הוא משנה את הסטטוס מאור מהבהב לאור קבוע, הוא מוכן לפעולה.

‍

3.1. מצא את כתובת ה-IP של PhotoRobot ב-LAN

ישנם יישומים תומכים זמינים לחיפוש ברשת אחר PhotoRobot.

• Windows - frfind עבור Windows
• Mac OS X - frfind עבור macOS
• אנדרואיד - איתור PhotoRobot ב- Google Play
• אייפון, אייפד - איתור PhotoRobot ב-iTunes

‍

3.2. בדיקת PhotoRobot בסיסית

במחשב, פתח דפדפן אינטרנט והזן את כתובת ה-IP של PhotoRobot בפורמט URL, לדוגמה: https://11.22.33.44 (שימו לב, כתובת זו היא רק דוגמה - הזינו את כתובת ה-IP שמצאתם בסעיף לעיל).

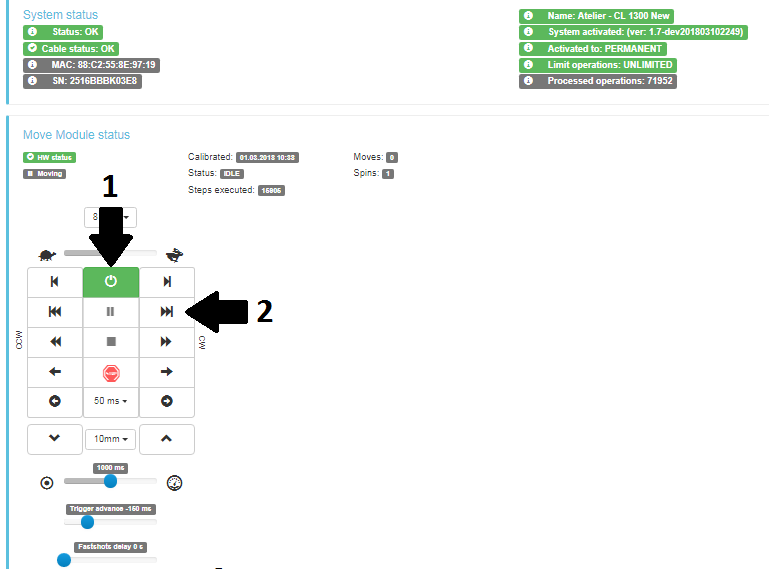

אם הכל עובד כצפוי, תראה ממשק משתמש בסיסי הדומה לגרפיקה שלהלן:

‍

‍

הפעל את המנועים (חץ 1), ונסה להפעיל כל חלק נע של הרובוט (חץ 2). אם הרובוט זז על פי ההוראות שלך, אתה מוכן להשתמש במכשיר ה-PhotoRobot שלך באופן קבוע.
