שימוש מעשי ב-SmartCode בייצור תמונות בנפח גבוה

אפשרות לזרימות עבודה חלקות יותר עם PhotoRobot SmartCodes

ה-PhotoRobot SmartCode workflow כרוכה בשימוש בסורק לקריאת SmartCodes מודפסים המאפשרים שליטה ישירה על רצפי תוכנת PhotoRobot. חשוב על SmartCodes כקודי הפעלה מיוחדים, המורים לתוכנה להריץ פקודות עבור שלבים שונים של הייצור. זה מאפשר למפעילי קו ייצור פשוט לסרוק קודי QR או ברקודים כדי להתחיל תהליכי זרימת עבודה שונים.

‍

‍

לדוגמה, אולמות ייצור גדולים המשתמשים ב-PhotoRobot מדפיסים בדרך כלל SmartCodes כמדבקות ותוויות להצבה ליד עמדות עבודה. במקרים אחרים, SmartCodes עוברים ישירות למחזיקי מפתחות, ובכך מבטלים תנועה מיותרת בסטודיו. סריקת הקודים מפעילה אז שלבי עבודה שונים, משקילה ומדידת פריטים ועד מיון, הכנה ולכידה.

אין תנועה הלוך ושוב מתחנת עבודה ROBOTIC למחשב, מה שמאיץ באופן דרמטי את קווי הייצור. הפרודוקטיביות גדולה עוד יותר כאשר ה-SmartCodes קרובים במיוחד לאובייקטים לצילום. במקרים אלה, המפעילים צריכים רק להניח מוצרים על המכונה, ולסרוק קוד כדי לאותת באופן מיידי על תחילת רצפים.

קראו קדימה להקדמה שלכם ל-PhotoRobot SmartCodes, כולל דוגמה מעשית לשימוש בהם באולמות הפקת תמונות גדולים יותר.

‍

‍

ייצור סטודיו PhotoRobot בנפח גבוה טיפוסי

‍

דוגמה קלאסית לאולם ייצור גדול המשתמש ב-PhotoRobot נהנית מכל עמדת עבודה המציעה זמן ייצור של כ-דקה אחת למוצר. זה כמעט 500 פריטים למשמרת של 8 שעות עבור כל עמדת עבודה בודדת.

קחו לדוגמה קו ייצור סטנדרטי, בנפח גבוה, קו ייצור מופעל על ידי PhotoRobot.

• באולמות ייצור גדולים יותר, ייתכנו 10, 20, או אפילו 60+ עמדות עבודה ROBOTIC.
• כל עמדת עבודה פועלת בו-זמנית במספר משמרות בכל יום.
• ישנם 5 שלבים חיוניים בייצור: סריקה ומדידה, מיון ועיצוב, לכידה רובוטית, עיבוד לאחר צילום, API ופרסום.
• אולם הייצור מייצר אלפי נכסים למשמרת, אפילו בסביבות מחסן טבעיות.
• קיימים גלריות דו-ממדיות, ספינים 360, מודלים תלת-ממדיים וסרטוני מוצר 360 שעברו עיבוד מלא.

בעוד PhotoRobot תומכת בכל שלב של הפקה זו, ישנם PhotoRobot SmartCodes במיקומים נוחים סביב קו הייצור. כל קוד מאפשר לצוותים להפעיל בקלות שלבים שונים של זרימת העבודה על ידי סריקת קוד כשהם מוכנים.

‍

סריקת SmartCodes מאפשרת שליטה ישירה בתוכנה כדי:

• שקול ומדוד פריטים באמצעות CubiScan.
• מיין פריטים למדפי תוכנה (עגלות) לפי מאפיינים צילומיים והגדרות קבועות מראש.
• פריטים מוכנים לצילום במערכת.
• לכידה רובוטית.

במקביל, ניתן לחבר כל תחנת עבודה של PhotoRobot עם שליטה מממשק תוכנה יחיד.

יש פוסט-פרודקשן אוטומטי עם מסירה באמצעות API ושילובי ענן, כך שפרסום קבצים הופך לאוטומטי ומיידי לאחר הצילום. התהליכים הידניים פשוט נעלמים ברקע, ומבטיחים שכל כישרון אנושי יוכל לשחזר בקלות זרימות עבודה על ידי סריקת SmartCodes.

‍

‍

1 - שימוש ב-SmartCodes עבור CubiScan לשקילה ומדידת פריטים

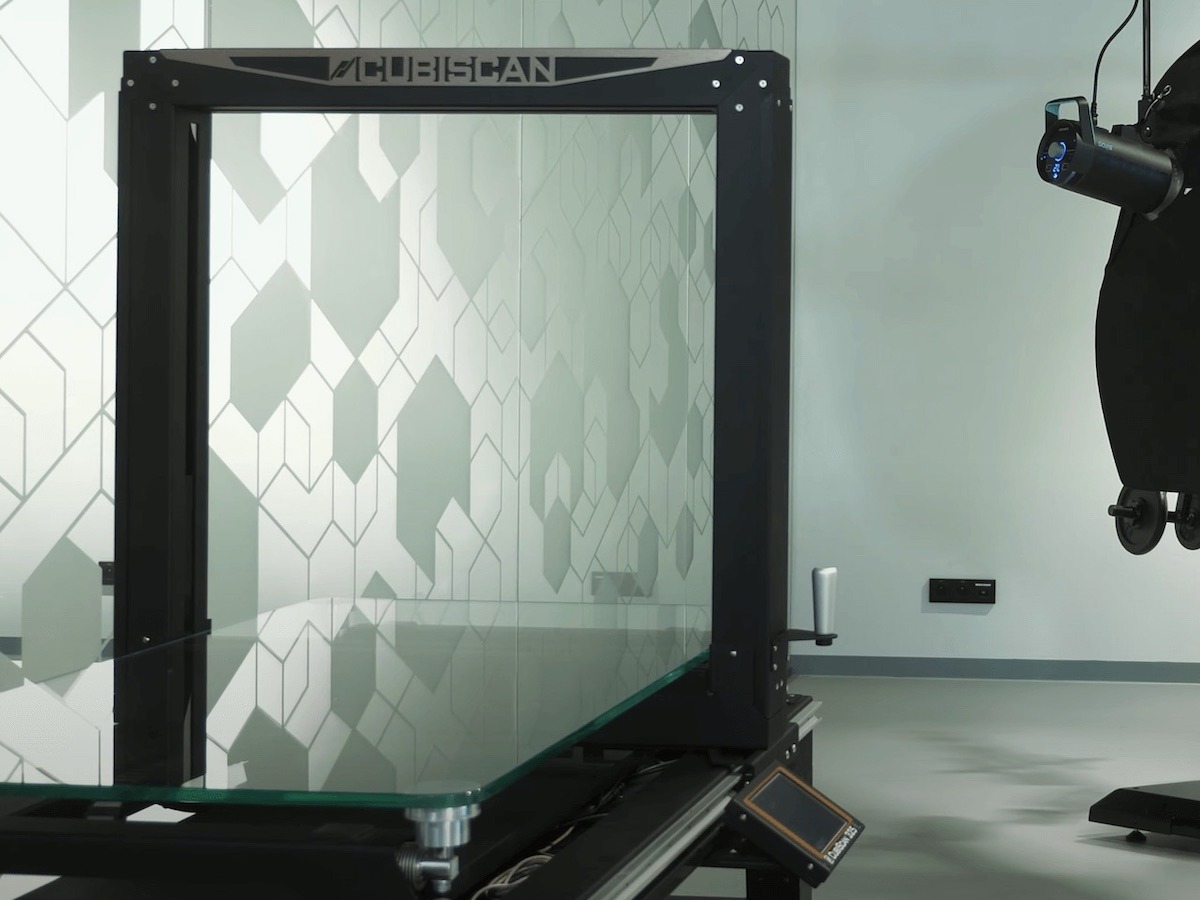

בשלבים הראשונים של זרימת העבודה, אולמות ייצור רבים משתמשים ב-SmartCode לשקילה ומדידת פריטים באמצעות CubiScan. ה-SmartCode מכין את מכשיר ה-CubiScan להקליט את משקל ומידות האובייקט במערכת. זה מאפשר צירוף אוטומטי של מידע מוצר בצורת מטא נתונים לקבצי תמונה.

‍

‍

בפועל, אולמות ייצור מדפיסים בדרך כלל SmartCode כמדבקה או תווית ומניחים אותו ישירות על מכשיר CubiScan או לידו. כל SmartCode יכול להיות בפורמט barcode או QR code.

‍

‍

בינתיים, לכל מוצר יש גם קוד זיהוי ייחודי משלו או SKU, המודיע ל-CubiScan איזה פריט הוא ימדוד.

‍

‍

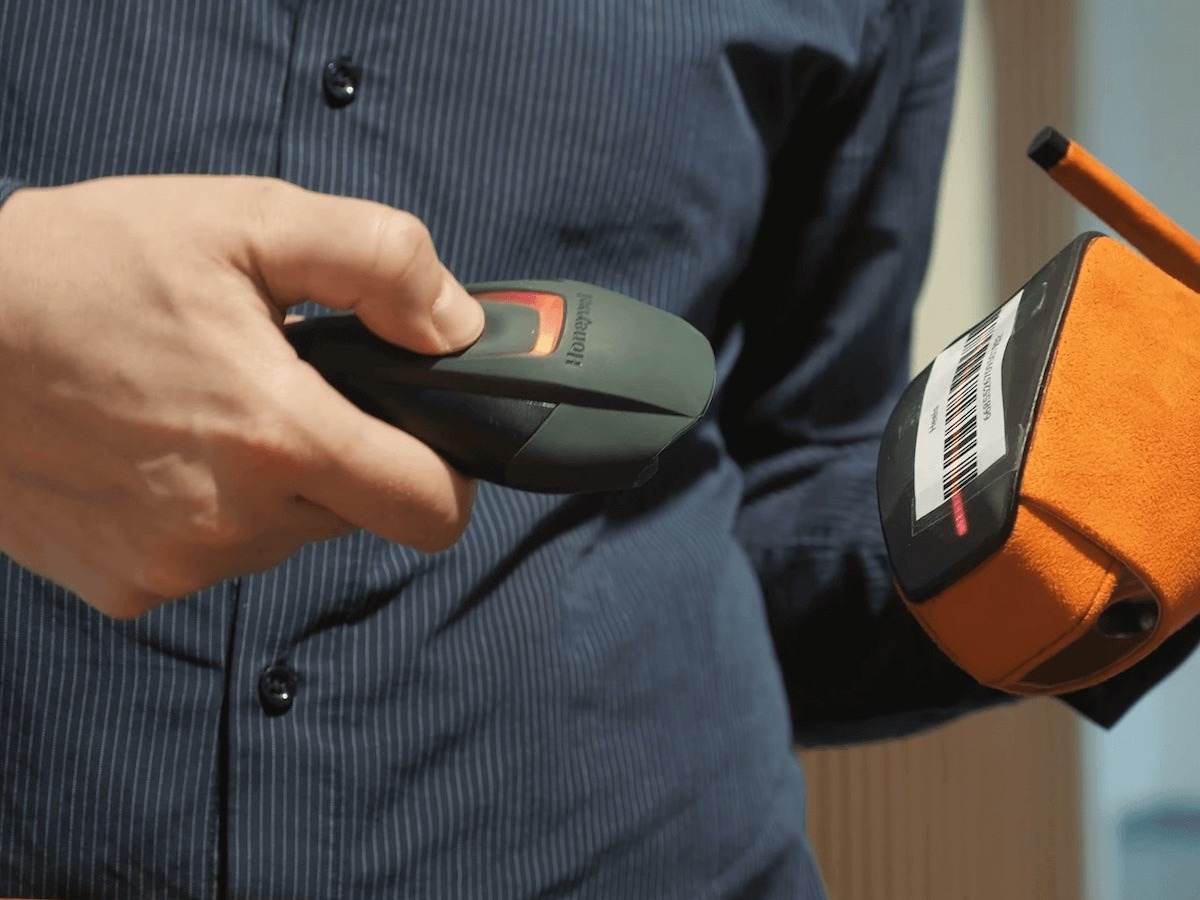

זה מאפשר למפעילי קו הייצור פשוט לסרוק את ה-SmartCode עבור CubiScan, ולאחר מכן לסרוק את קוד המוצר של הפריט למדידה. לאחר מכן הם מעבירים את הפריט דרך מכשיר ה-CubiScan, והוא רושם אוטומטית את משקל ומידות האובייקט במערכת.

‍

‍

2 - מיון פריטים למדפים (עגלות) באמצעות SmartCode

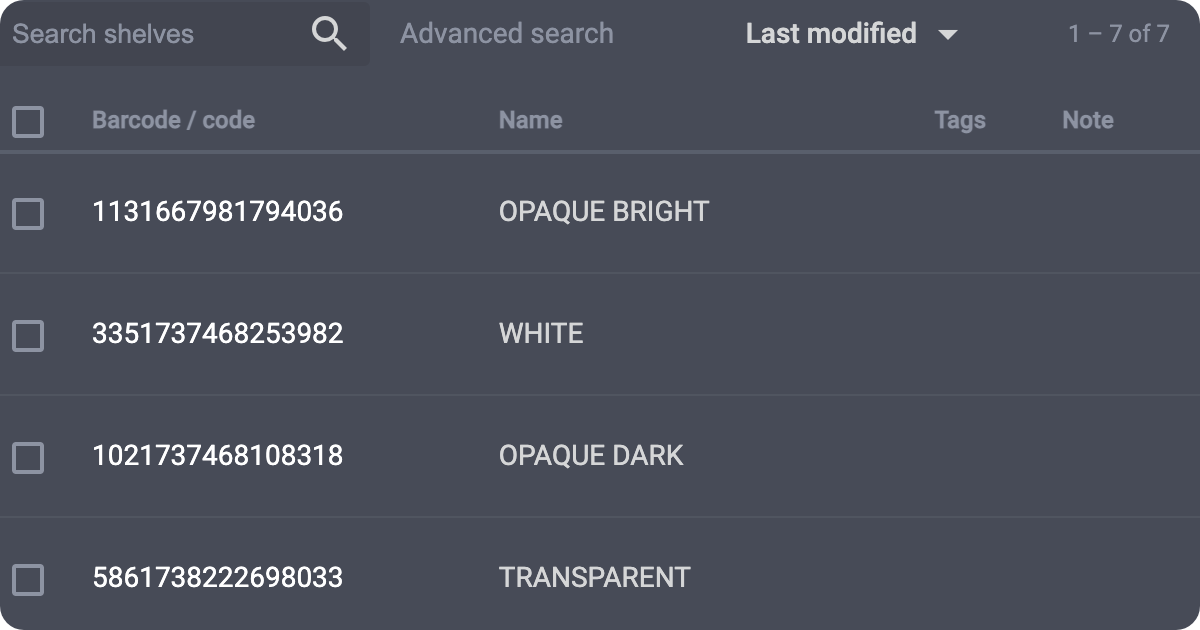

יתרון נוסף לזרימת העבודה של SmartCode כרוך במיון פריטים לקטגוריות באמצעות קודי מדף (עגלה). במקרה זה, קיים SmartCode המורה למערכת להתחיל למיין פריטים למדפים (עגלות), וגם קוד מדף ייחודי. קוד המדף מאחסן הגדרות צילום ניתנות להגדרה והגדרות קבועות מראש עבור סוגים דומים של פריטים במערכת.

‍

‍

בפועל, זה מאפשר מיון פריטים ל"מדפים" בתוכנה כדי לקבץ בקלות פריטים בעלי דרישות צילום דומות ולצילומם האוטומטי לאחר מכן.

‍

לשם כך, המפעיל סורק תחילה את ה-SmartCode, לאחר מכן סורק קוד פריט, ולבסוף סורק קוד מדף מתאים.

‍

‍

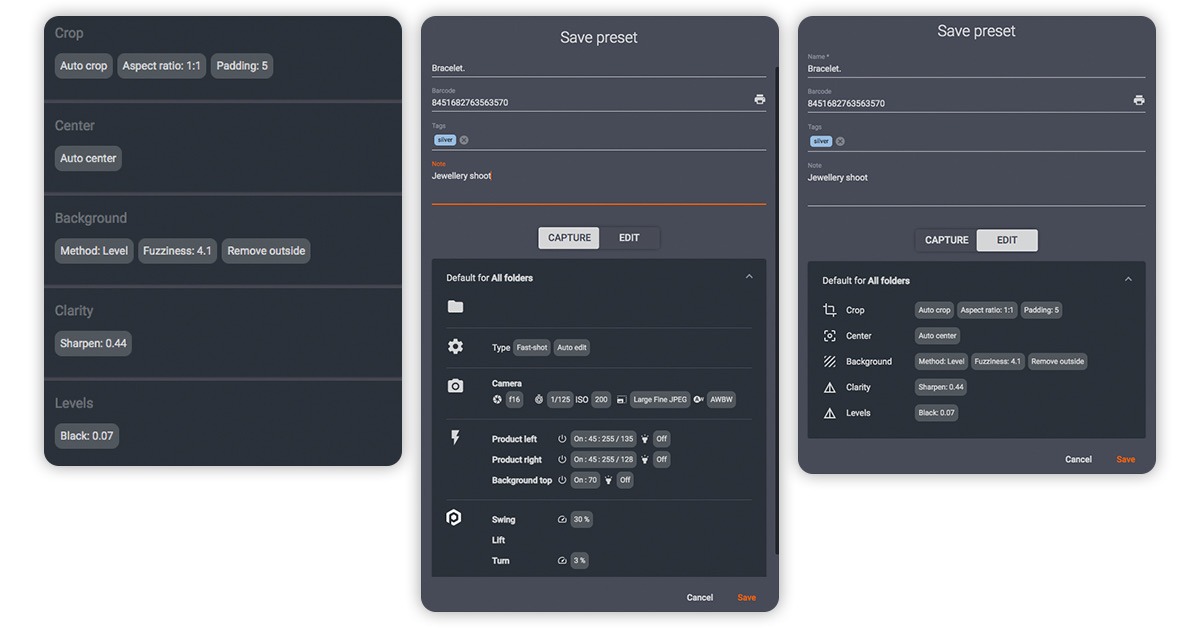

קודי מדף יכילו הגדרות תאורת צילום וצילום, יחד עם כל הגדרות קבועות נוספות לצילום ופוסט-פרודקשן. קחו לדוגמה הגדרות קבועות מראש מיוחדות עבור אובייקטים בצבעים שונים, שקיפות, גודל ותכונות ייחודיות. קבוצות עשויות לכלול אובייקטים אטומים, אובייקטים בהירים, ואובייקטים מורכבים יותר כגון פריטים עם משטחים שקופים או מחזירי אור במיוחד.

‍

קודי מדף שונים עוזרים אז לצוותי הייצור למיין פריטים לפי מדריכי סגנון, בימוי, שכבת תמונה ועוד. הקודים ניתנים להתאמה אישית מלאה, כך שהם תלויים רק בסוגי המוצרים לצילום.

צוותים מניחים לאחר מכן את קודי המדפים ליד עמדות העבודה שבהן הם מכינים פריטים לצילום, כמו ישירות על מתקני מוצרים ועגלות. ככל שהם קרובים יותר לעמדת העבודה, כך זרימות העבודה של הייצור הופכות חלקות יותר.

‍

‍

3 - זיהוי פריטים לצילום

לאחר מיון מוצרים למדפים בתוכנה, זיהוי פריט לצילום דורש רק סריקת הברקוד שלו. זהו השלב ממש לפני הנחת פריט על הרובוט. הברקוד של הפריט יגיד למערכת איזה מוצר היא תצלם, ואת קוד המדף הספציפי שלו.

‍

‍

סריקת הברקוד של הפריט מורה אוטומטית למערכת על לכידה רובוטית ועיבוד לאחר מכן של הפריט. זאת בהתאם לקוד המדף / מתלה של הפריט, וכולל כל הגדרות קבועות מראש למצלמה ותאורה וכן פלטים ללכידה.

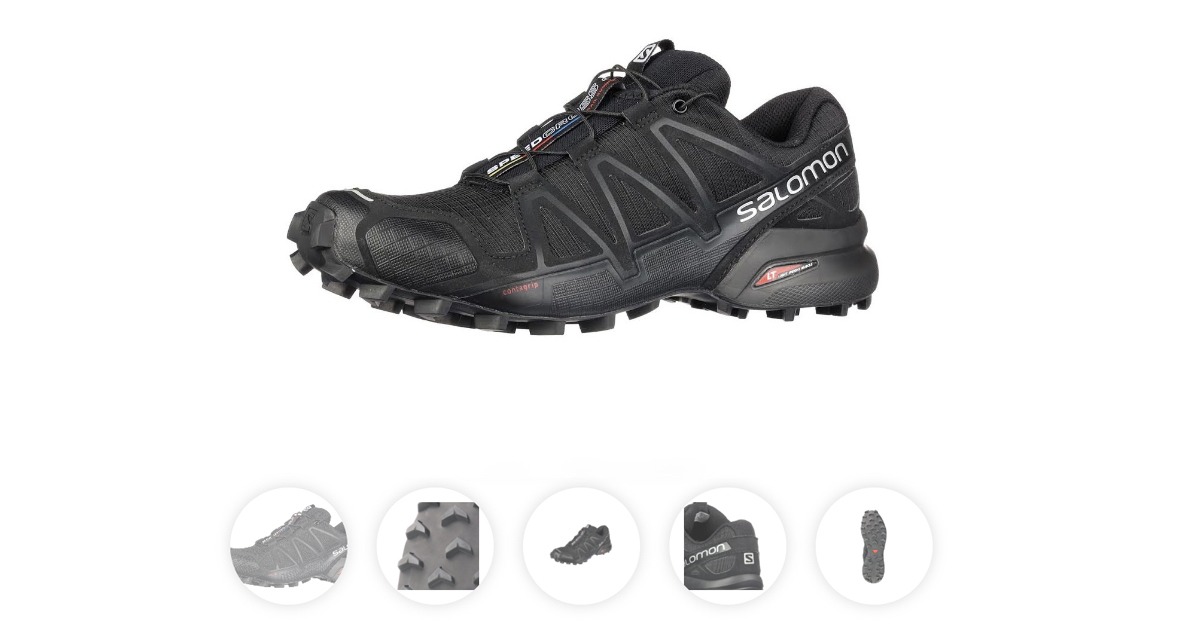

לדוגמה, סריקת קוד המוצר בשלב זה עשויה להפעיל הגדרות קבועות מראש כדי לחלץ תמונות מוצר דו-ממדיות ספציפיות יחד עם 360 spin.

‍

‍

הוא עשוי לכלול גם הוראות לרצף לכידה של מספר גבהים סביב האובייקט כדי לייצר סיבובי מוצר תלת-ממדיים ו- מודלים תלת-ממדיים של אובייקטים.

כל ההוראות הללו נובעות ישירות מהצמדת קוד המדף הקודמת לפריט. לפיכך, צוותים צריכים רק לסרוק את ברקוד הפריט כדי להכין את התוכנה לאוטומציה של צילום, ולאחר מכן להציב את הפריט על הרובוט.

‍

‍

4 - שינוי סטטוס זרימת עבודה ל"מוכן לצילום"

כדי ליידע את המערכת שפריט מוכן להיכנס לתהליך הצילום, קיים ה-SmartCode "מוכן לצילום". סריקת SmartCode זה משנה אוטומטית את סטטוס זרימת העבודה של פריט ל-"מוכן לצילום" בתוכנה.

‍

‍

זה מצביע על כך ששלבי הכנת הפריט הושלמו, כולל כל הכנה נוספת הנדרשת לפני הצגת המוצר. קחו לדוגמה פריקה, הרכבה, עיצוב, סידור או הגדרת מוצרים לפני העברתם לקו ייצור. במקרים אלה, לעיתים קרובות יש מישהו שמנהל את ההכנה הנוספת בחלק האחורי של זרימת העבודה. לכן, המערכת דורשת דרך למנהלי הקלעים להודיע לקו הייצור שההכנה הזו הושלמה. בדרך זו, ניתן לכל המערכת האקולוגית להתחיל לעבוד כחבילה שלמה אחת, תוך התמקדות בהשגת מהירויות ייצור כוללות מרביות.

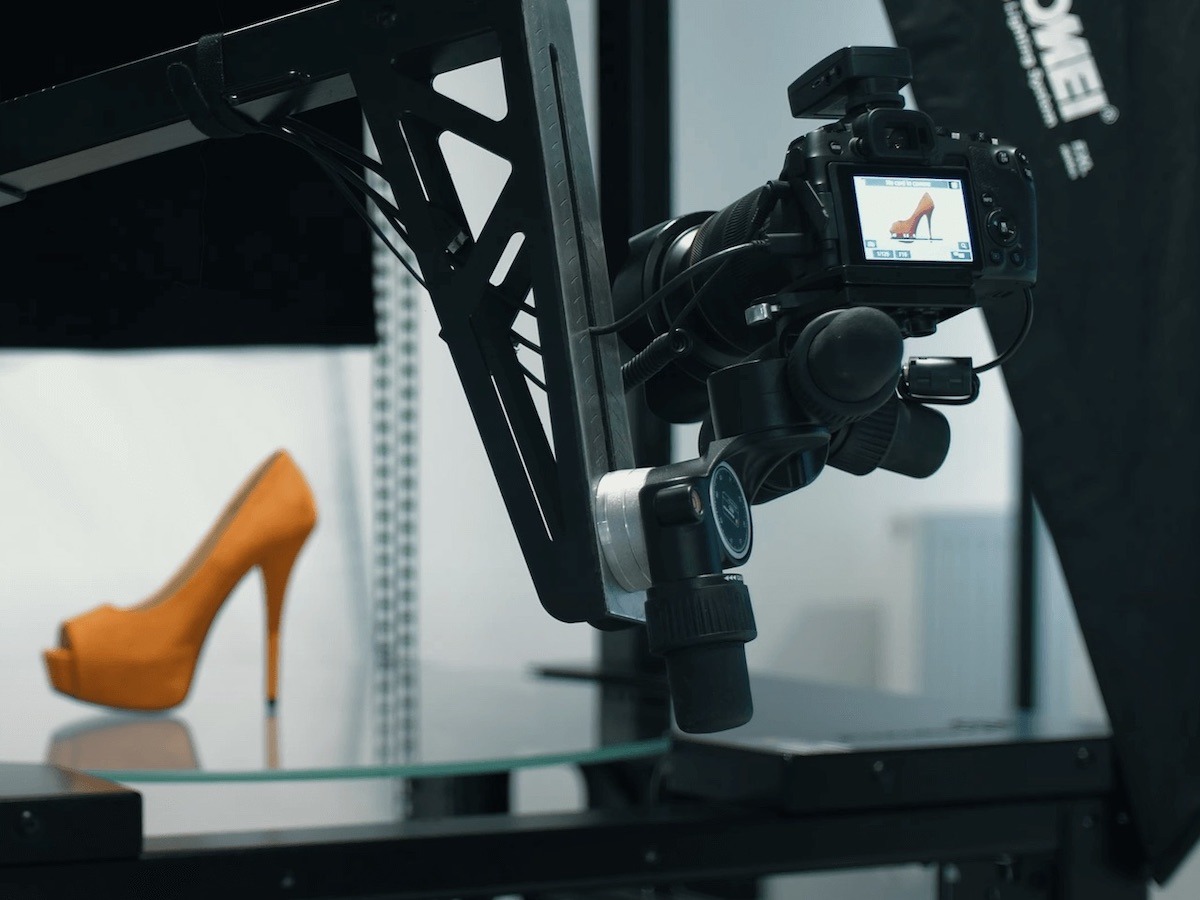

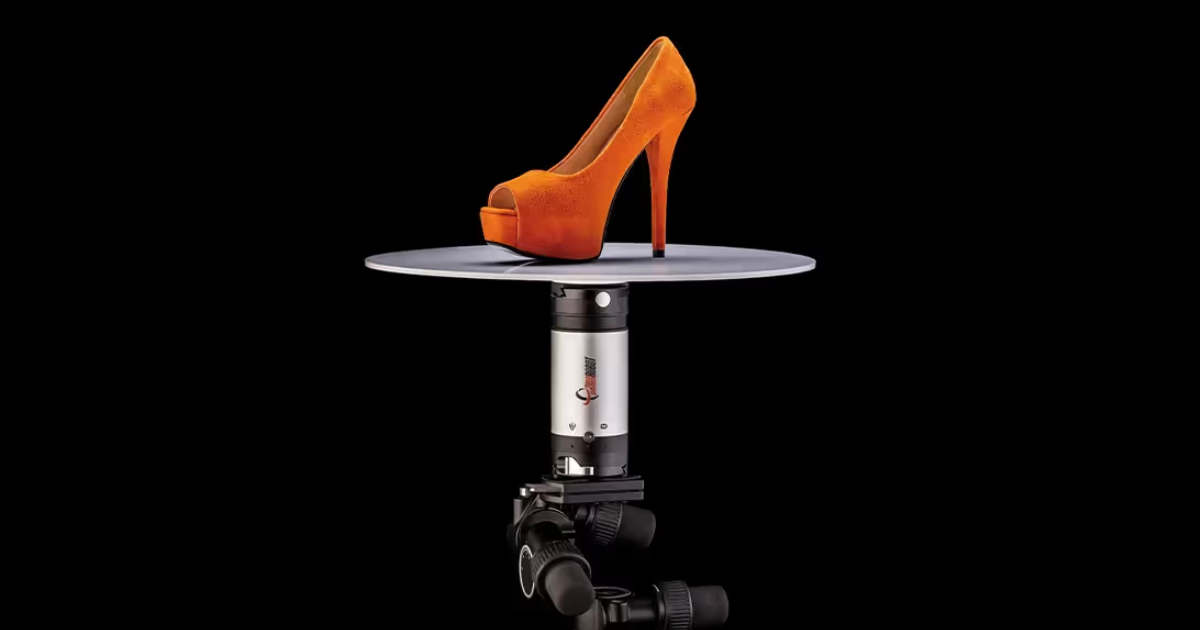

כאשר סטטוס הפריט הוא "מוכן לצילום", קו הייצור יודע שניתן להציב את האובייקט לצילום בתחנת עבודה של PhotoRobot. באולמות ייצור גדולים יותר, זה נעשה לעיתים קרובות באמצעות CENTERLESS TABLE יחד עם ROBOTIC ARM. ההתקנה כוללת מערכת לייזר צולבת למיקום קל של פריטים במרכז צלחת ה-TURNTABLE. היא גם מבטיחה יישור מושלם של ה-ROBOTIC ARM ו-TURNTABLE 360 בכל עת.

‍

‍

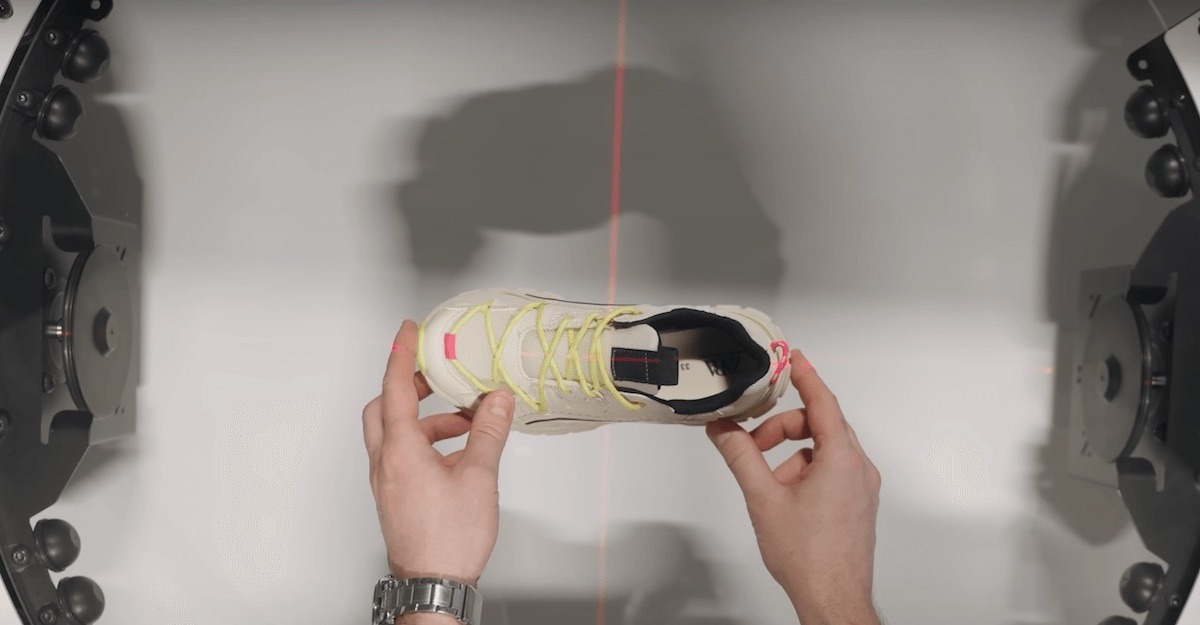

הכנת המוצר דורשת רק הנחת פריט במרכז רשת הלייזר. מאוחר יותר, הלייזר יכבה אוטומטית לפני רצף הלכידה, אשר דורש גם רק סריקת SmartCode נוסף כדי להתחיל.

‍

‍

5 - הפעלת אוטומציה מלאה של לכידה באמצעות SmartCode

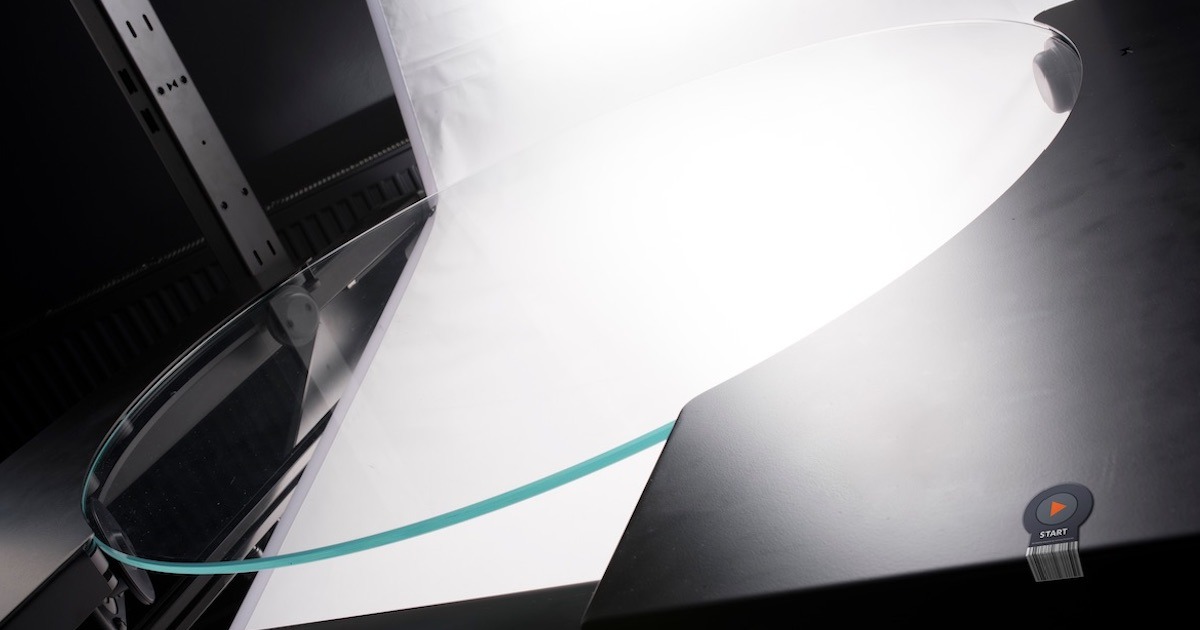

לבסוף, הפעלת אוטומציה מלאה של לכידה בתהליך העבודה של SmartCode מתרחשת מיד לאחר הצבת הפריט על מכשיר PhotoRobot. כדי לזרז תהליך זה, לקו הייצור יש בדרך כלל SmartCode ל"התחל את הרצף" קרוב מאוד לתחנת העבודה ה-ROBOTIC. זה מאפשר התחלה מיידית של הרצף לאחר הצבת אובייקט.

‍

‍

לרוב, זה נובע מעמידה ישירה ליד המכונה, היכן שאולם הייצור הציב את ה-SmartCode להפעלה מיידית. הפעלת הרצף מכבה אז את מערכת מיקום הלייזר, ומפעילה כוונון אנכי אוטומטי של המצלמה. בשלב זה, הרמה האופקית של המצלמה תתיישר גם למרכז המוחלט של גובה האובייקט.

‍

‍

כל זה אוטומטי לחלוטין הודות להקלטה מוקדמת של מידות וגדלי האובייקט מ-CubiScan. לאחר מכן, לאחר כיוונון המצלמה, כל אורות הסטודיו, התהליכים ה-ROBOTICיים והגדרות הצילום מופעלים ללא צורך בשאלה. הפעולות כוללות הגדרות קבועות מראש כדי להורות ל-TURNTABLE להתחיל בסיבוב, וטריגרים לצילום מרחוק מסונכרנים עם פלאשי הסטודיו.

‍

‍

בעוד שהגדרות המצלמה עוקבות אחר הגדרות קבועות מראש, הפלאשים החזקים עוזרים למנוע טשטוש תנועה של אובייקטים. זה מאפשר צילום מהיר של 360s ללא צורך לעצור את סיבוב ה-TURNTABLE. במקביל, ה-ROBOTIC ARM מסוגל לנוע לאורך מסלול אנכי כדי להפוך לאוטומטי את צילום שורות מרובות של גבהים. לכן ניתן בקלות ובמהירות לייצר SPINs מרובי שורות, מודלים תלת-ממדיים, וגם וידאו מוצר ב-360 בהתאם ללוחות זמנים הניתנים לתכנות. הכל רק על ידי סריקת SmartCode.

‍

‍

נהנים מעיבוד פוסט-פרודקשן אוטומטי ברקע

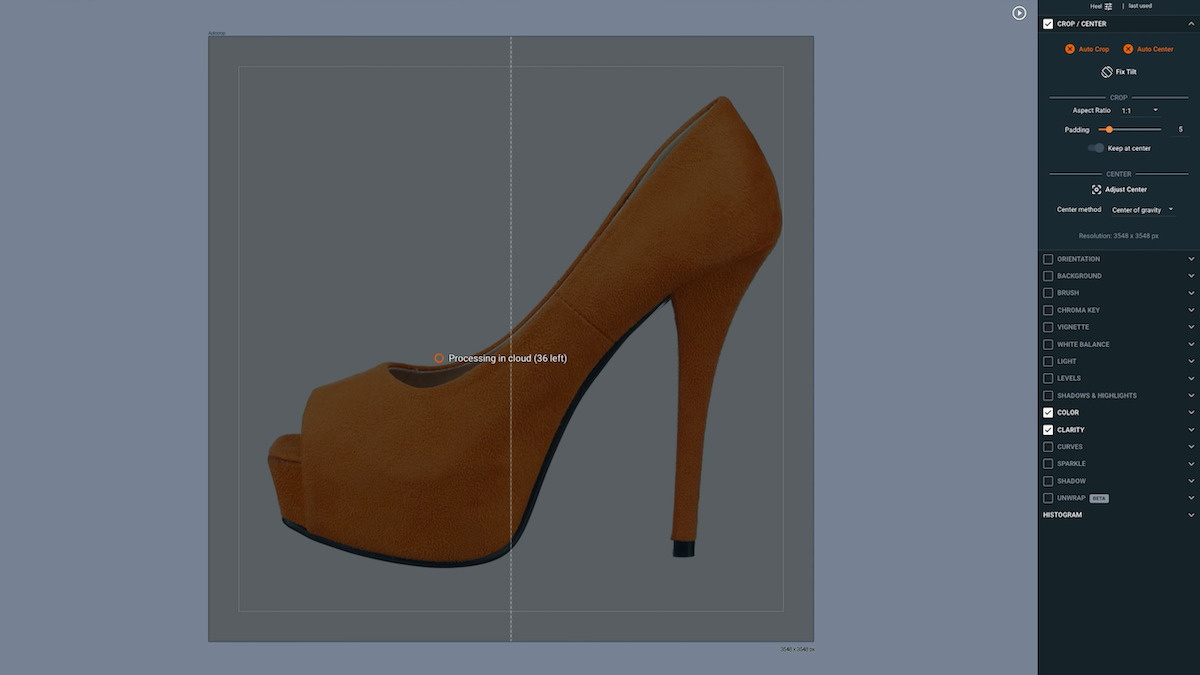

לאחר לכידת פריט, הלייזרים במכונה נדלקים שוב לצורך הצבת המוצר הבא, ועיבוד ענן לאחר הצילום מתחיל ללא שאלה. הפוסט-פרודקשן מתרחש גם הוא לחלוטין ברקע בענן, כך שאין המתנה בין הצילום לעיבוד לאחר הצילום.

‍

‍

קווי ייצור פשוט חוזרים על זרימת העבודה של SmartCode מכאן. הם מכינים את הפריט הבא לצילום, סורקים את הברקוד שלו, מכינים אותו באמצעות SmartCode, וסורקים את ה-SmartCode ההתחלתי כדי לצלם, לעבד לאחר מכן, ואף לפרסם.

הודות לשילוב של CubiScan עם קודי מדף / מתלה ו-SmartCodes, כל שלבי הייצור מתחברים באופן מלא. יש גיבוי של תמונות מקוריות מיד לאחר הצילום, בעוד הסרת רקע ואופטימיזציות תמונה פועלות לפי הגדרות קבועות מראש.

‍

‍

בכל הזמן הזה, הגדרות קבועות מראש מורות לתוכנה לאחסן קבצים באופן מקומי בתיקייה משותפת, או להעלות אותם אוטומטית. הם עשויים לפרסם קבצים באופן מיידי לאחר הצילום ל-PhotoRobot Cloud, או באמצעות API לפידים לייצוא מסחר אלקטרוני. כל זאת בזמן שפס הייצור מצלם את קבוצת המוצרים הבאה.

‍

‍

נצלו את מלוא היתרונות של זרימת העבודה SmartCode

בסופו של דבר, זרימת העבודה של PhotoRobot SmartCode מייצגת לא רק את מהירויות הייצור הבלתי תחרותיות של PhotoRobot. יתר על כן, היא מראה כיצד PhotoRobot תומכת בכל חלקי זרימת העבודה בסטודיו, מאחורי הקלעים ועד לקו הייצור. SmartCodes עוזרים לכל המערכת האקולוגית לעבוד כאחד – מחברים כל שלב בייצור עם עיבוד נתונים ופרסום אוטומטיים לחלוטין. ההתמקדות היא בהשגת מהירויות ייצור כוללות מרביות, מכניסת מוצר ועד יציאת מוצר.

למידע נוסף על שילוב SmartCodes בתהליכי העבודה שלך, עיין ב-מדריך למשתמש של PhotoRobot SmartCodes. תמצאו SmartCodes מוכנים להדפסה, תיעוד טכני ושלבים להכשרה קלה של הצוות האנושי שלכם למחזורי ייצור חלקים יותר.
